Современная геодезия предъявляет высокие требования к точности и оперативности измерений. Особенно сложными становятся задачи, требующие выполнения работ в экстремальных погодных условиях. В этой статье мы расскажем о реальном опыте использования наземного лазерного сканера South SPL-1500 при отрицательных температурах и снегопаде, а также представим подробный обзор технических возможностей этого прибора.
Реальный кейс: съемка козлового крана в зимних условиях
Наши специалисты выполнили сложную задачу по созданию 3D-модели козлового крана на промышленной площадке. Целью работ была подготовка обмерочных чертежей на основе высокоточного облака точек. Условия съемки нельзя было назвать благоприятными:
-
Температура воздуха: -18°C
-
Осадки: интенсивный снегопад, переходящий в метель
-
Особенности площадки: открытая промышленная зона с сильным ветром
В таких условиях работа сопряжена с рядом серьезных рисков. Во-первых, аккумуляторы оборудования быстро разряжаются на морозе. Во-вторых, снежные массы в воздухе создают шумы, искажающие результаты сканирования. В-третьих, существует вероятность обмерзания оптических элементов, что может вывести прибор из строя или существенно снизить качество измерений.
|
|
Как показал себя South SPL-1500
Прибор подтвердил свою надежность в сложных полевых условиях. Электроника работала стабильно без сбоев на протяжении всего цикла измерений. Штатных аккумуляторов оказалось достаточно для выполнения полного объема работ — дополнительная подзарядка в полевых условиях не потребовалась.

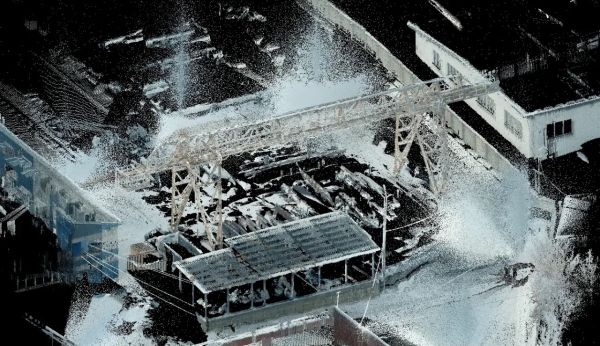

Особого внимания заслуживает программное обеспечение сканера. Встроенные алгоритмы позволили эффективно фильтровать «снежные» шумы уже на этапе предварительной обработки данных. В результате была получено чистое облако точек с отличной читаемостью геометрии подкрановых путей и металлоконструкций ферм.
|
|
Полученные данные позволили инженерам приступить к созданию обмерочных чертежей без потери точности, что подтверждает высокое качество полевых материалов даже при неблагоприятных погодных условиях.
Технические возможности South SPL-1500
South SPL-1500 — это отечественная разработка, представляющая собой второе поколение компании South Surveying. Прибор объединяет многолетний опыт в области оптики, механики и электроники .
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Дальность сканирования | 1.5–1500 м (до 0.6 м для объектов с высокой отражающей способностью) |
| Скорость измерений | до 2 000 000 точек/сек |
| Точность измерения | ≤ 3 мм на 100 м |
| Угловая точность | 0.001° (горизонталь/вертикаль) |
| Поле зрения | 360° по горизонтали × 300° по вертикали |
| Лазерный класс | 1 (безопасный для глаз) |
| Длина волны | 1550 нм, невидимый диапазон |
Конструктивные особенности
Прибор отличается высокой степенью интеграции и компактностью. Масса сканера составляет всего 4.85 кг без батареи, что делает его удобным для транспортировки и работы в полевых условиях . Габариты устройства — 247 × 107 × 202 мм позволяют разместить его в стандартном кейсе.
South SPL-1500 оснащен 5-дюймовым сенсорным дисплеем HD (720×1280), обеспечивающим удобное управление прямо на объекте. Для дистанционного управления предусмотрено подключение через WLAN — оператор может управлять сканером с планшета или смартфона .
Встроенные сенсоры
Многосенсорная интеграция позволяет прибору адаптироваться к условиям съемки:
-
Двухосевой компенсатор с диапазоном ±15° и точностью 0.008° — автоматически корректирует наклон сканера, отменяя необходимость предварительного выравнивания
-
GNSS-приемник (GPS L1 и BeiDou B1) — обеспечивает геопривязку данных
-
Электронный компас — фиксирует ориентацию при сканировании
-
Высотомер (барометрический) — регистрирует высоту установки прибора
-
Термометр — отслеживает температуру внутри корпуса для стабильной работы
Камера и цветная визуализация
Сканер оборудован двумя встроенными камерами с разрешением 12.3 Мп каждая (суммарно 24.6 Мп), расположенными под разными углами для оптимального охвата сцены . Это позволяет получать цветное облако точек с реалистичной передачей цвета, что критически важно для архитектурной визуализации, реставрации и мониторинга строительства.
Питание и энергоэффективность
Прибор питается от сменных литий-ионных аккумуляторов напряжением 28.8 В и емкостью 3.4 Ач (98 Вт·ч) . Время автономной работы составляет 4–4.5 часа при непрерывном сканировании . Потребляемая мощность — 25 Вт . Предусмотрена возможность подключения внешнего источника питания.
Условия эксплуатации
South SPL-1500 сертифицирован для работы в широком диапазоне температур:
-
Рабочая температура: от -20°C до +60°C
-
Температура хранения: от -35°C до +70°C
Степень защиты корпуса — IP64, что обеспечивает защиту от пыли и брызг воды . Прибор сохраняет работоспособность при высокой влажности без конденсации.
Программное обеспечение
Для обработки данных используется программный пакет SouthLidar Pro (в международной версии — AcuteLas Studio) . ПО позволяет выполнять:
-
Импорт данных в различных форматах (LAS, PLY, PCD, XYZ, E57 и др.)
-
Многостанционную привязку и сшивку сканов
-
Фильтрацию шумов (включая атмосферные помехи в виде снега, дождя, пыли)
-
Цветовую визуализацию на основе данных камер
-
Координатные преобразования и геопривязку
-
Предварительные измерения и аннотации
Области применения
South SPL-1500 успешно используется в различных отраслях :
-
Геодезия и картография: создание топографических планов, съемка местности, мониторинг деформаций
-
Архитектура и реставрация: обмеры фасадов, создание 3D-моделей зданий, документация исторических объектов
-
Строительство и BIM: контроль качества строительства, создание информационных моделей зданий и сооружений
-
Промышленные объекты: съемка кранов, эстакад, технологических установок (как в представленном кейсе)
-
Горнодобывающая промышленность: объемный расчет карьеров, мониторинг откосов
-
Дорожное хозяйство: обследование дорожного полотна, мостов, туннелей
-
Криминалистика: фиксация мест происшествий для реконструкции
Заключение
Опыт эксплуатации в реальных условиях при температуре -18°C и снегопаде подтвердил, что South SPL-1500 является надежным инструментом для круглогодичного использования в умеренном и холодном климате. Устройство сочетает высокую точность, впечатляющую дальность сканирования (до 1500 м) и скорость сбора данных (до 2 млн точек в секунду) с продуманной эргономикой и всепогодной защитой.
Возможность эффективной фильтрации атмосферных помех на этапе обработки, стабильная работа электроники при отрицательных температурах и автономность, достаточная для выполнения полного цикла полевых работ, делают South SPL-1500 оптимальным выбором для проектов, требующих высокой надежности и качества измерений в любых условиях.
