В программе ОТКОС решаются задачи анализа устойчивости земляного полотна при проектировании оснований зданий и сооружений, а также автомобильных дорог.

С программой поставляется начальная база из песчаных и пылевато-глинистых грунтов, которую можно дополнять новыми грунтами и уточнять их физико-механические характеристики.

По результатам расчетов в программе можно создать чертеж с отображением всей схемы конструкции откоса или отдельных фрагментов этой схемы.

Результаты расчетов могут быть представлены также в виде отчетов, состав которых уточняется пользователем

При этом в отчет попадают данные по внешней нагрузке, данные по армированию насыпи и основания, данные по геосинтетическим материалам.

ПРЕИМУЩЕСТВА

• Интуитивно понятный интерфейс.
• Удобная визуализация для анализа и просмотра результатов расчета с быстрой корректировкой данных для повторных расчетов.
• Формирование и корректировка базы данных по грунтам.
• Формирование таблицы исходных данных и результатов расчета в формате HTML.
• Формирование чертежа откосной части поперечного профиля с выводом на печать из программы.

Метод определения параметров добавляемого грунта устанавливается в соответствии с полнотой исходных данных и в зависимости от способа их получения.

• По лабораторным испытаниям – расчетные параметры грунтов принимаются на основе статистической обработки результатов лабораторных испытаний. Метод рекомендуется при обследовании существующих насыпей и выемок. Это самый надежный метод, например, для реконструкции или для детального проектирования земляного полотна в сложных грунтово-геологических условиях.

При создании грунта пользователя по лабораторным испытаниям реализована возможность задания всех физико–механических характеристик грунта без перерасчета. Поля параметров доступны для редактирования.

• Минимум данных – расчетные параметры прочности грунтов принимаются по литературным и справочным источникам. Метод рекомендуется для предварительных оценок устойчивости откосов выемок и насыпей при недостаточности данных.

Добавленные грунты можно экспортировать в отдельный файл, для последующего использования в других проектах.

Системно-технические требования

Процессор: Intel Pentium 4 1.6 ГГц или совместимый (рекомендуется Intel Core 2 Duo 2,4 ГГц).
ОЗУ: не менее 512 МБ (рекомендуется 2 ГБ ).
Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce2 MX или ATI Radeon  64, объем видеопамяти 64 МБ (рекомендуется 128 МБ).

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 64-bit edition Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86.

ИСХОДНЫЕ ДАННЫЕ

Исходными данными для выполнения задачи по оценке устойчивости земляного полотна служат:

• общие данные по объекту;
• данные по конструкции и грунтам земляного полотна;
• данные по грунтам основания.

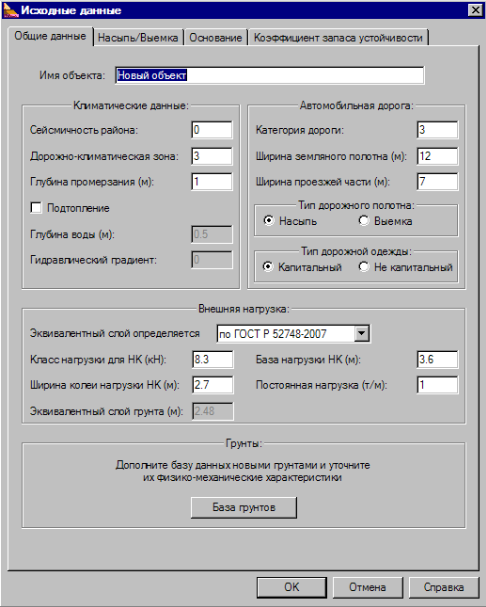

Рис. 1. Диалог для ввода исходных данных

ОСНОВНЫЕ ФУНКЦИИ

В программе ОТКОС решаются задачи механики грунтов и выполняются расчеты устойчивости откосов, в том числе:

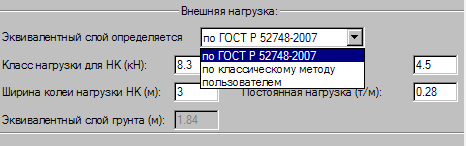

• Расчет толщины эквивалентного слоя грунта по ГОСТ Р 52748-2007 (от нормативной нагрузки НК).

Толщина эквивалентного слоя грунта Нэ, м при расчете устойчивости откосов насыпи от нагрузки транспортных средств (от нормативной нагрузки НК) вычисляют по формуле ГОСТ Р 52748-2007 п. 5.2.2 :

где K – класс нагрузки НК, кН,
D – база нагрузки НК, м,
С – ширина нагрузки НК, м,
γ_гр – удельный вес грунта, кН/м3.

• Расчет толщины эквивалентного слоя по классическому методу (с учетом различных методических рекомендаций, пособий и др. нормативных документов).
• Задание пользователем толщины эквивалентного слоя.
• Поиск опасной кривой скольжения методом покоординатного спуска.
• Расчет устойчивости земляного полотна по модифицированному методу Терцаги для каждой кривой скольжения, в том числе:

• разбивка оползающего массива на блоки,
• расчет площади и веса блоков с учетом параметров каждого слоя земляного полотна в каждом блоке,
• расчет сдвигающих сил, сил трения и сцепления в каждом блоке,
• расчет сдвигающих и удерживающих моментов.

• Расчет устойчивости насыпи, в т.ч. насыпи на слабом основании с использованием армирующих прослоек из геосинтетических материалов по расчетным схемам и формулам в соответствии с ОДМ 218.5.003-2010  «Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог. Федеральное дорожное агентство (РОСАВТОДОР), Москва 2010». В зависимости от местоположения геосинтетических материалов выполняются расчеты в соответствии с разделами:

• для армоэлементов на слабом основании при расчете дефицита удерживающих сил на уровне основания – Раздел 8.
• Для армоэлементов в насыпи – Раздел 11.
• Применение геосинтетических материалов для обеспечения устойчивости на откосах —  Раздел 8 п.б «Назначение конструктивных решений».

Рис. 3. Выбор геосинтетического материала в зависимости от его местоположения

• Расчет параметров равноустойчивого откоса по методу Н.Н. Маслова;
• Расчет устойчивости подтопленной насыпи.
• Расчет с учетом сейсмического воздействия.
• Расчет местной устойчивости откосов земляного полотна.
